鋼波紋管涵施工工藝流程方法
1、測量放樣
       鋼波紋管涵施工前,首先應準確定出管涵中心及縱橫軸線。基坑邊坡坡度可依土質情況按設計和規范要求所列基坑坑坡度適當放陡。基坑寬度與涵洞基礎尺寸相同。放邊樁應考慮換填厚度,一次放夠尺寸。
2、基坑開挖
       采用人工配合機械開挖的辦法,對開挖深度小,土質較好地段邊坡可放陡甚至垂直開挖,對開挖深度較深,有水的地方,以穩定邊坡為主,依土質情況以1:0.5至1:1之間的坡比進行放坡,棄土統一運往棄土場。基坑邊綠需要堆放的材料設備等必須距離基坑壁1.0米以上,以免應坑壁受壓引起坑壁坍塌仿人基底開挖完后,應檢查如下內容
       1)基底平面位置、尺す及高程是否符合設計要求;
       2)基底地質承載力是否與設計相符;
       3)基底處理及排水能否滿足要求基底標高必須按設計嚴格控制,一切松散浮土必須清除。若有局部超挖,不能用松土填補,只能在基礎施工時調平挖至設計高程若基底承載力達不到設計要求報監理工程師和設計單位進行基底的處理。當挖至設計高程目基底承載力滿足設計要求時,應報請監理工程師驗收,及時下基封閉回填,以免地下水或地表水影響基底承載力
3、基礎施工
       超挖30~40cm(當填土高度大于5m時,填土高度每增加1m,其超挖厚度增加4cm),然后采用砂礫石換填并滿足壓實度要求。需要進行基底換填時,砂礫石墊層應分層壓實,壓實度不小于規范要求,對于高寒李節性凍土地區應重視基礎換填材料特別是對粉黏粒含量應嚴格控制基礎材料應采用具有一定級配的天然砂礫石,最大粒徑不超過50mm,0.074mm以下粉黏粒含量不得超過3%

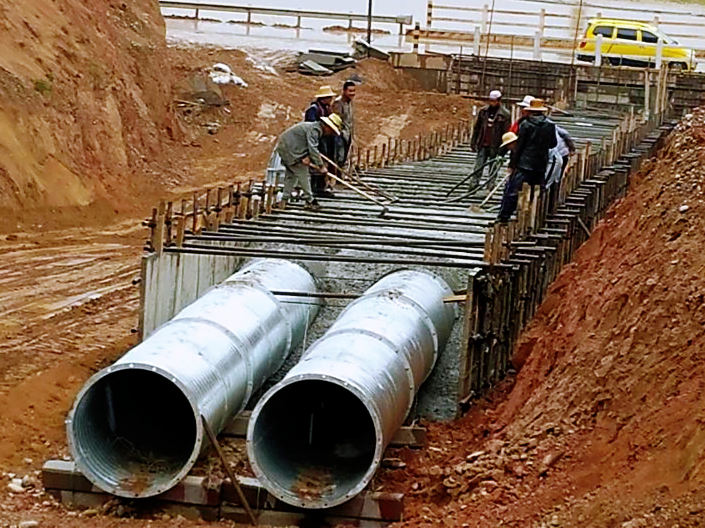

4、管節拼裝、連接
      1)施工前準備:檢查涵管底部平整度、標高及基礎預拱度的設置,確定涵管的位置、中心軸線、中點
      2)拼裝底板:以中心軸線、中點為基準,第一張波紋板定位,以此為起點向兩側延伸,直至涵管進出口兩端;第二張板?在(搭接長度為50mm)第一張板上面,對正連接孔
5、回填
6、洞口鋪砌
7、檢測、驗收

鋼波紋管涵施工注意事項

1、螺釘長度和對應位置應專心預設和加工，保證對應拼裝。

2、嚴密封閉防水應予以思索問題。

3、盡力將法蘭位置離開正道最大等效應力和最大切向應力集中的區位。

4、最大切向應力扼制螺釘剪應力。

5、螺釘疏密程度和尺寸應能適合翹棱均沉降造成的應力集中。

6、翹棱均沉降造成的應力集中扼制螺釘剪應力。
